上海追明進口德國海納Haehne負荷傳感器KMB35-63k-S

 KMB35-63k-S負荷傳感器介紹：

 基本參數

- 型號系列：KMB（涵蓋直徑：?12, ?16, ?20, ?35, ?50）

- 測量類型：拉壓力測量（雙剪切梁結構）

- 量程范圍：0.4 kN 至 250 kN（具體量程因直徑規格而異）

- 安裝方式：替代標準叉頭銷軸，兼容市售叉頭（Gabelk?pfe）

---

 性能指標

- 最大工作載荷：160% 額定力

- 極限載荷：300% 額定力（機械保護）

- 側向力承受能力：100% 額定力

- 精度等級：0.5%（部分型號1%或2%，見量程表）

- 額定輸出靈敏度：0.63~1.5 mV/V（具體值因型號而異）

---

 電氣特性

- 最大激勵電壓：10 V DC

- 橋路電阻：400 Ω（?20）~ 2000 Ω（?35）（詳見量程表）

- 接線方式：

  - 變體T：直型電纜接頭（導線顏色：黃+、白信號、棕-、綠信號）

  - 變體S1/S2：M12彎角插頭（僅?16~50，含備用色標方案）

---

 環境適應性

- 額定溫度范圍：+10°C 至 +60°C

- 工作溫度范圍：-10°C 至 +70°C（僅限固定敷設電纜）

- 防護等級：IP67

---

 機械特性

- 結構：應變片全橋（布置在雙剪切梁敏感區）

- 校準方式：

  - KMB12~KMB35：拉力校準（輸出信號正極性）

  - KMB50：壓力校準（輸出信號正極性）

- 方向調整：旋轉180°安裝可反轉信號極性（需對齊定位孔）

---

 擴展選項

- 選項F：防爆設計（僅?20/35/50，含J-Box）

---

 關鍵尺寸與匹配

| 型號 | 直徑D (mm) | 匹配叉頭 | 總長L (mm) | 定位孔直徑J (mm) |

|----------|----------------|--------------|----------------|----------------------|

| KMB12    | ?12            | G12系列      | 56             | 6                    |

| KMB16    | ?16            | G16系列      | 60             | 8                    |

| KMB20    | ?20            | G20系列      | 72             | 9.75                 |

| KMB35    | ?35            | G35系列      | 110            | 17.5                 |

| KMB50    | ?50            | G50系列      | 145            | 23                   |

> 安裝關鍵：定位孔（Positionierbohrung）必須對齊受力方向線

---

 典型應用

- 氣動/液壓缸的力傳遞部件（如拉桿、吊鉤）

- 輸出信號通過放大器（如DMA3）轉換為標準信號，用于顯示或閉環控制

---

 附件

- 軸向固定簧片銷（防止傳感器旋轉）

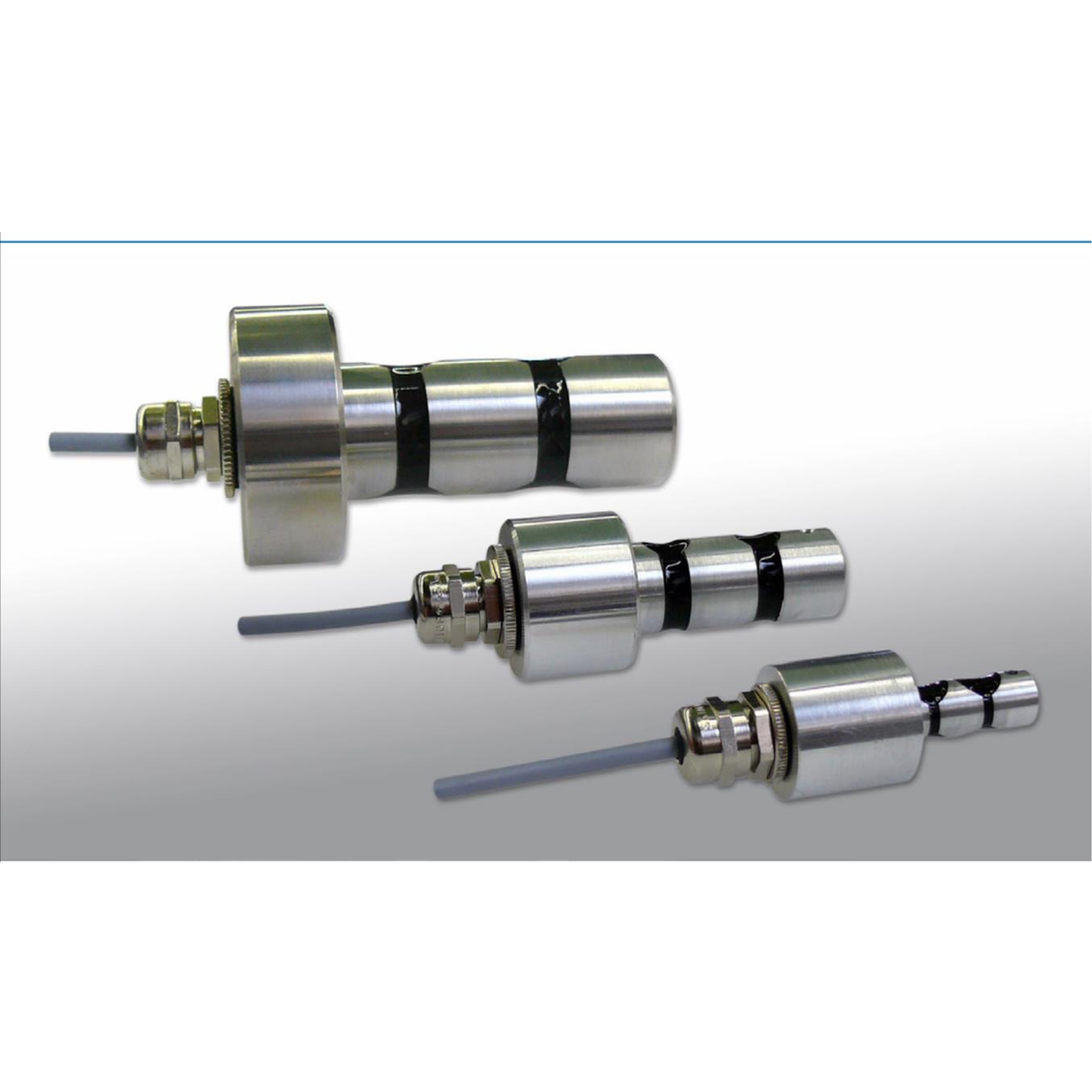

 德國海納Haehne負荷傳感器KMB35-63k-S
